- 监测背景 -
地铁像现代城市的“供氧者”，给城市的不断发展输送动力和能源，不仅能够创造财富商机，同时也引领着人居生活方式的改变，开创了一个地铁城市时代。2001年到2005年期间，地铁事故不断出现。从2006年，人员的伤亡总数开始明显增加，曲线呈明显上升趋势。事故折射出的是安全施工监测技术和手段的不足， 以及施工安全管理和监管力度的欠缺。地铁施工中的高技术含量和高风险性无不需要强烈的安全意识、周密的安全管理和严格的安全监管来实现，地铁工程很大程度上就是一项考验安全管理的工程。为了随时了解地铁施工状态，对突发事故进行提前预警，维护地铁施工的安全和社会稳定，让类似于杭州地铁塌方这样的悲剧不会再次上演，对地铁施工安全监测迫在眉睫。

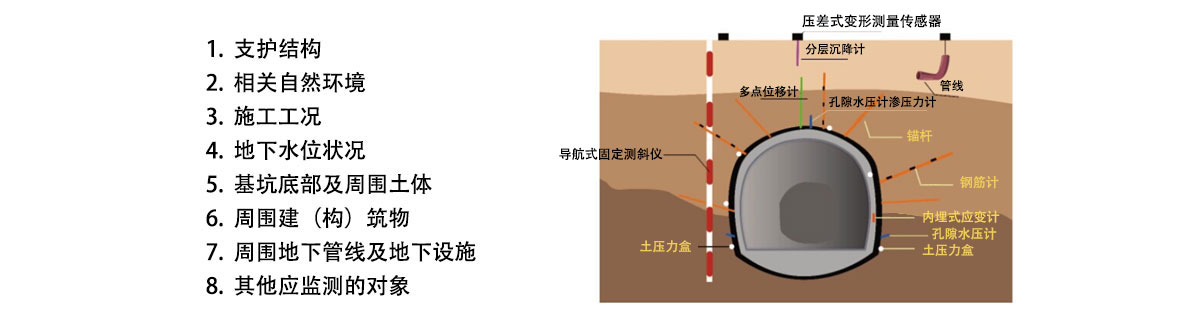

| - 主要监测内容 - | - 监测点布置图 - |
- 监测项目 -
明挖和盖挖法基坑支护
|
支护桩（墙）、边坡顶部竖向位移 |
全站仪，水准仪，测绘机器人等 |
支护桩（墙）体水平位移 |
全站仪，水准仪，测绘机器人等 |
|
支护桩（墙）、边坡顶部水平位移 |
全站仪，水准仪，测绘机器人等 |
支护桩（墙）结构应力 |
应变计，钢筋计等 |
|
立柱结构竖向位移 |
全站仪，水准仪等 |
土钉拉力 |
测力计等 |
|
立柱结构水平位移 |
全站仪 |
地表沉降 |
水准仪 |
|
立柱结构位移 |
全站仪 |
竖井井壁支护结构净空收敛 |
收敛计 |
|
支撑轴力 |
轴力计 |
土体深层水平位移 |
测斜仪 |
|
顶板应力 |
应力计 |
土体分层竖向位移 |
分层位移计 |
|
锚杆拉力 |
锚杆测力计 |
坑底隆起 |
全站仪，水准仪 |
|
支护桩（墙）侧向水压力 |
土压力盒 |
地下水位 |
水位计 |
|
孔隙水压计 |
孔隙水压计 |
|
|
盾构法隧道管片结构和周围岩土体监测项目
|
管片结构竖向位移 |
全站仪 |
管片结构水平位移 |
全站仪，水准仪 |
|
管片结构净空收敛 |
收敛仪 |
管片结构应力 |
应变计，应立计 |
|
管片连接螺栓应力 |
应力计，应变计 |
地表沉降 |
水准仪，全站仪 |
|
土体深层水平位移 |
测斜仪 |
土体深层竖向位移 |
分层沉降计 |
|
管片围岩压力 |
压力计 |
孔隙水压力 |
孔隙水压计 |
